Набор комплексный макет производства Fischertechnik / Factory Simulation 24V 536634
Описание

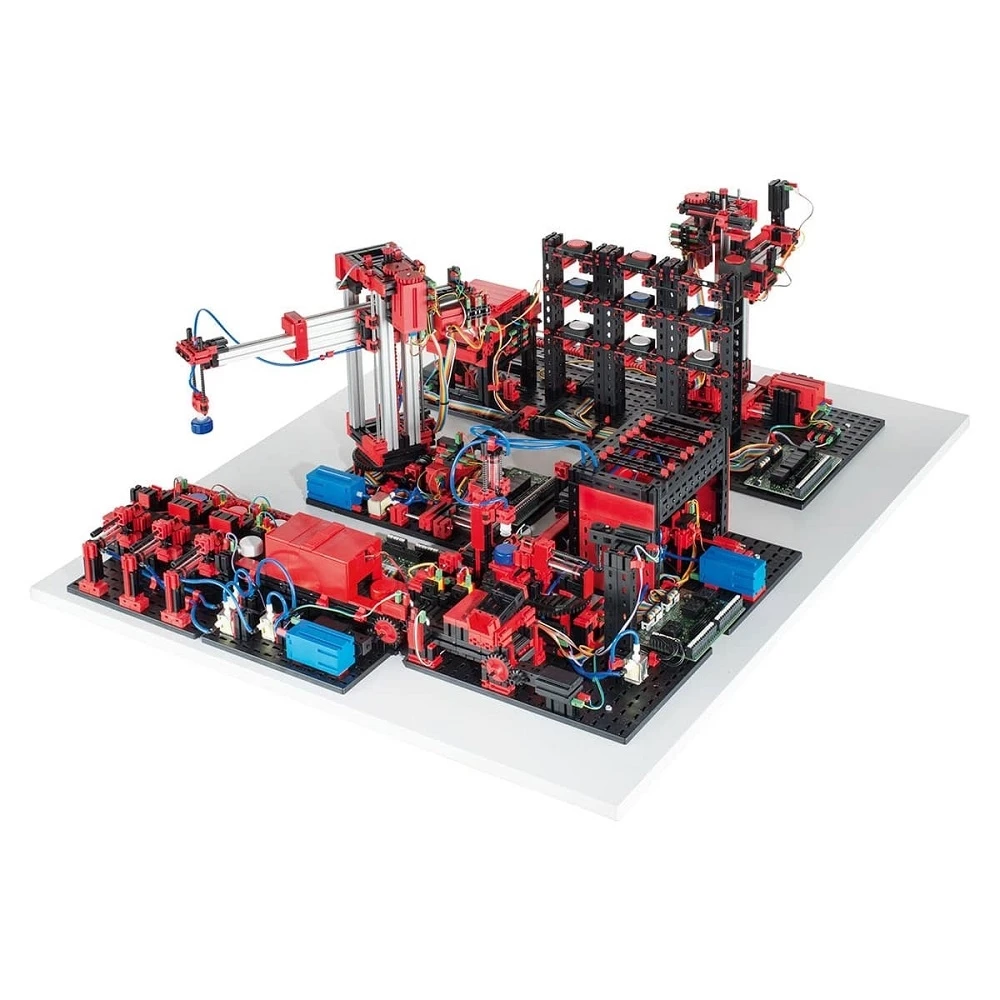

Комплексный макет современного производственного предприятия Fischertechnik / Factory Simulation 24V 536634.
Имитация работы выполняется в замкнутом цикле: изделия извлекаются из вертикального склада, обрабатываются на участке с нагревательной печью, затем сортируются на сортировочном конвейере и после этого помещаются на хранение в вертикальный склад.
Макет производства состоит следующих из моделей:
1. Сортировочный конвейер с датчиком цвета. Используется для сортировки деталей по цвету. Детали поступают на вход конвейера. Затем они проходят через датчик цвета и по команде контроллера сталкиваются в один из трех накопителей в зависимости от цвета поверхности.
Состав макета:
- Маломощный мотор-редуктор: 1 шт.
- Фототранзистор: 5 шт.
- Источники света: 5 шт.
- Электромагнитный пневматический клапан: 3 шт.
- Компрессор
- Фотоэлектрический датчик цвета
- Имитационные грузы для транспортировки: 3 шт.
2. Технологический участок с печью. Состоит из нагревательной печи, оборудованной раздвижной дверью. Печь связана с участком механической обработки с помощью передаточного устройства с вакуумным захватом. Участок механической обработки оборудован поворотным столом и отрезным ножом. Он связан со смежной производственной линией с помощью ленточного транспортера.
Состав макета:
- Маломощный мотор-редуктор: 4 шт.
- Концевой выключатель (кнопка): 6 шт.
- Фототранзистор: 2 шт.
- Источники света: 2 шт.
- Электромагнитный пневматический клапан: 4 шт.
- Компрессор: 1 шт.
- Имитационные грузы для транспортировки: 3 шт.
3. Автоматический вертикальный склад. Состоит из стеллажной конструкции на 9 ячеек, вдоль которой перемещается кран-штабелер с загрузочным устройством. Подача транспортных контейнеров осуществляется с помощью ленточного транспортера через станцию загрузки/выгрузки.
Состав макета:
- Мотор-редуктор с встроенным энкодером: 2 шт.
- Маломощный мотор-редуктор: 2 шт.
- Концевой выключатель (кнопка): 4 шт.
- Фототранзистор: 2 шт.
- Источники света: 2 шт.
- Транспортные контейнеры
- Разноцветные имитационные грузы для транспортировки и хранения: 3 шт.
4. Манипулятор с вакуумным захватным устройством и тремя степенями подвижности, оснащенный вакуумным захватным устройством, используется для перемещения различных объектов в рабочей зоне.
Состав макета:
- Мотор-редуктор с встроенным энкодером: 3 шт.
- Концевой выключатель (кнопка): 3 шт.
- Вакуумный насос: 1 шт.
- Компрессор: 1 шт.
- Электромагнитный пневматический клапан: 1 шт.
- Имитационные грузы для транспортировки: 1 шт.
Макет производства состоит из четырех участков. Имитация работы выполняется в замкнутом цикле: изделия извлекаются из вертикального склада, обрабатываются на участке с нагревательной печью, затем сортируются на сортировочном конвейере и после этого помещаются на хранение в вертикальный склад.
В состав макета также входят имитационные грузы для транспортировки в количестве 9 шт.
Требования к системе управления:
- Цифровые входы: 26
- Цифровые выходы: 35
- Счетные входы: 5
- Аналоговые входы: 1
- Тип разъема для подключения: IDC34-M - 4 шт.
- Тип разъема для подключения: пружинные клеммы
- Напряжение питания: 24 В
- Потребляемый ток: 4,8 А
Для работы нужен программируемый контроллер ПЛК, который можно приобрести отдельно. ПЛК в комплект не входит!
-
Вес19 кг
-
Гарантия1 год
-
МатериалПластик, электронные детали
-
Страна производительГермания
