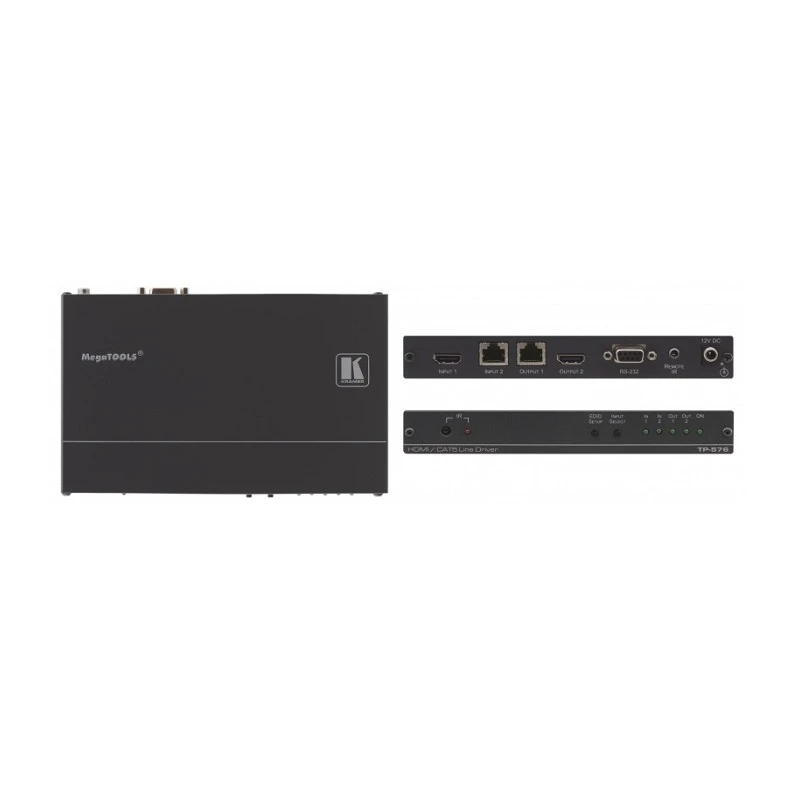

Приемник и ретранслятор Kramer TP-576
Описание
Kramer TP-576 - линейный передатчик сигнала HDMI, двунаправленных сигналов интерфейса RS-232 и сигналов инфракрасного управления по кабелю на витой паре. Прибор получает сигнал HDMI либо от местного источника, либо по витой паре от соответствующего передатчика, декодирует выбранный сигнал и выдает его на местные выходы HDMI, RS-232 и ИК, а также на выход для передачи по витой паре.
Внимание! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.
Внимание! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.
Внимание! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.
Особенности:
- максимальная скорость передачи данных 1,65 Гбит/с на графический канал
- совместимость с HDTV
- соответствие требованиям HDCP
- поддержка HDMI версии 1.4 (Deep Color, x.v.Color™, несжатые аудиоканалы HDMI, Dolby TrueHD, DTS-HD)
- технология объединения сигналов Kramer DGKat™, объединяющая сигналы TMDS и сигналы управления и связи, в сигнал, предназначенный для передачи по кабелю на витой паре. Рекомендуется использовать специальные кабели Kramer DGKat™
- пропуск сигнала 3D без изменений
- пропуск сигналов EDID/HDCP от источника к дисплею без изменений
- пропуск сигнала обнаружения подключения Hot Plug Detect от дисплея к источнику сигнала
- светодиодные индикаторы наличия сигнала на входах и выходах
- длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (1080i), до 30 м (1080p); при использовании экранированного кабеля BC-DGKat623 до 90 м (1080i), до 70 м (1080p); при использовании экранированного кабеля BC-DGKat723 до 100 м (1080i), до 90 м (1080p)
- максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
- управление кнопками передней панели, через RS-232 и с ИК-пульта
- система Power Connect System™ позволяет питать передатчик, приемник и линейные усилители от одного источника
- компактный корпус Kramer MegaTOOLS™. Два прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью универсального адаптера RK-T2B (опция)
-
Входы1 – витая пара DGKat, разъем RJ45 (розетка) 1 – HDMI, тип A (розетка) 1 – фотодиод для приема ИК-сигнала
-
выходы1 – витая пара DGKat, разъем RJ45 (розетка) 1 – HDMI, тип A (розетка)
-
Максимальное разрешение1080p
-
Питание12 В, 1100 мА
