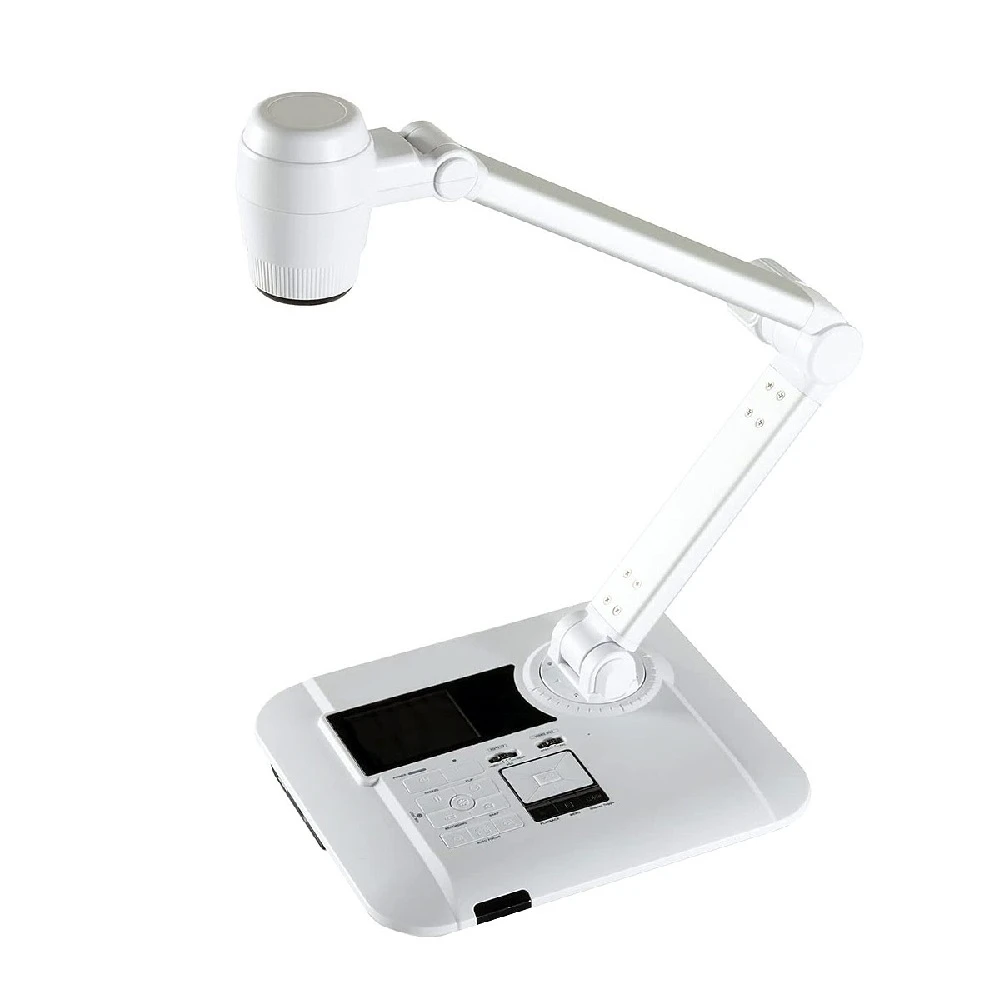

Документ-камера DOKO DC1320M

Описание

DOKO DC1320M относится к наиболее востребованному в современных аудиториях типу портативных камер с механическим штативом, с отличным зум-объективом и высокоразрешающей регистрирующей матрицей, а также полноценным набором входов-выходов, позволяющих как напрямую отображать изображения через видеопроектор на большом экране или интерактивной доске, так и передавать их в компьютер.

В первую очередь обратим внимание, что ее механический штатив является не только складным (как у большинства других моделей), но и поворотным. При этом сама камерная головка также может вращаться на 180 градусов относительно своей оси крепления. Тем самым обеспечивается 4 степени свободы перемещения, что позволяет гибко изменять положение камерной головки и наводить ее на объект наблюдения в широких пределах.

В DOKO DC1320M фокусное расстояние может меняться в диапазоне 4.7-61.1 мм, что соответствует 13-кратному оптическому увеличению (зуму). Понятно, что подобные вариообъективы (их еще иногда называют зум-объективами) сложны и дороги, но оно того стоит. Важно напомнить, что чем больше оптическое увеличение, тем строже ограничение на минимальное разрешенное расстояние до объекта наблюдения, при котором объектив еще обеспечивает резкое изображение объекта. Так вот у DC1320M допустимое расстояние составляет 3 см (на практике и при 2 см изображение еще может быть резким).

Еще одной важной функцией камерной головки является возможность автоподстройки ее параметров (объектива и матрицы) с целью достижения наилучшего качества (резкости) формируемого изображения. Это включает в себя функции автофокусировки (AF), автоэкспозиции (AE) и нередко автобаланса белого (AWB). Однако любой автомат работает по некому усредненному алгоритму и может немного «ошибаться», особенно при недостатке освещения или малоконтрастной сцене. Именно поэтому у современных камер также предусмотрена возможность тонкой ручной подстройки, в частности изменения в небольших пределах эффективного фокусного расстояния. В DOKO DC1320M для этого на пульте управления предусмотрены специальные кнопки ручной фокусировки.

На панель управления любой документ-камеры обычно выводятся кнопки для быстрого включения ее наиболее востребованных режимов или выполнения частых операций. Обычно эти же кнопки дублируются на ИК-пульте дистанционного управления. Однако, полноценный режим управления камерой чаще осуществляется через экранное меню. Для его вызова и на панели и на пульте имеется кнопка MENU, по нажатию которой на экране появляется развернутое диалоговое меню с возможностью выбора всех доступных параметров.

HDMI и VGA выходы главным образом предназначены для передачи формируемых изображений с камеры на внешний монитор или видеопроектор. Поддерживаются два VGA разрешения c классическим соотношением сторон 4:3 - 1024х768 (XGA) и 1600х1200 (UXGA). Что касается HDMI выхода, то имеется выбор из двух HD разрешений с широкоформатным соотношением 16:9 - 1280х720 и 1920х1080, а также поддерживается ультравысокое разрешение 3840x2160 (UHD).

Важно подчеркнуть, что данный набор перекрывает возможности большинства современных видеопроекторов (в том числе используемых в образовательных учреждениях). В то же время имеющиеся на камере VGA и HDMI входы предполагают подключение к соответствующему VGA или HDMI выходу компьютера (ноутбука) и служат для передачи (транслирования) образа компьютерного экрана через камеру на внешний монитор (в том числе даже в случае выключенной камеры).

Одним из частых применений документ-камеры является показ увеличенных изображений с микроскопа, например, на уроке биологии. Технически для этого необходимо плотно и надежно состыковать камерную головку с окуляром, для чего служат специальные переходные адаптеры. К сожалению, не для всех моделей камер они реализованы. Однако для DOKO DC1320M такие адаптеры имеются, и более того – полноценный набор под разные диаметры окуляров входит в ее стандартный комплект поставки.

Особенности:

• поддержка по HDMI высокого выходного разрешения вплоть до 4К (3840х2160);
• высокая четкость формируемых и сохраняемых изображений за счет регистрирующей матрицы с 13 мегапикселями;
• поворотно-складной штатив с 4 степенями свободы, обеспечивающий надежность, устойчивость и гибкость настройки поля зрения камеры;
• реализация режима проходящего (сквозного) видеосигнала не только по VGA, но и HDMI интерфейсу;
• наличие встроенного ЖК экрана, используемого как для просмотра захваченных кадров и видео, так и для подсветки фотослайдов;
• возможность не только автофокусировки, но и тонкой ручной настройки фокуса;
• наличие набора адаптеров для подключения камеры к различным микроскопам.
